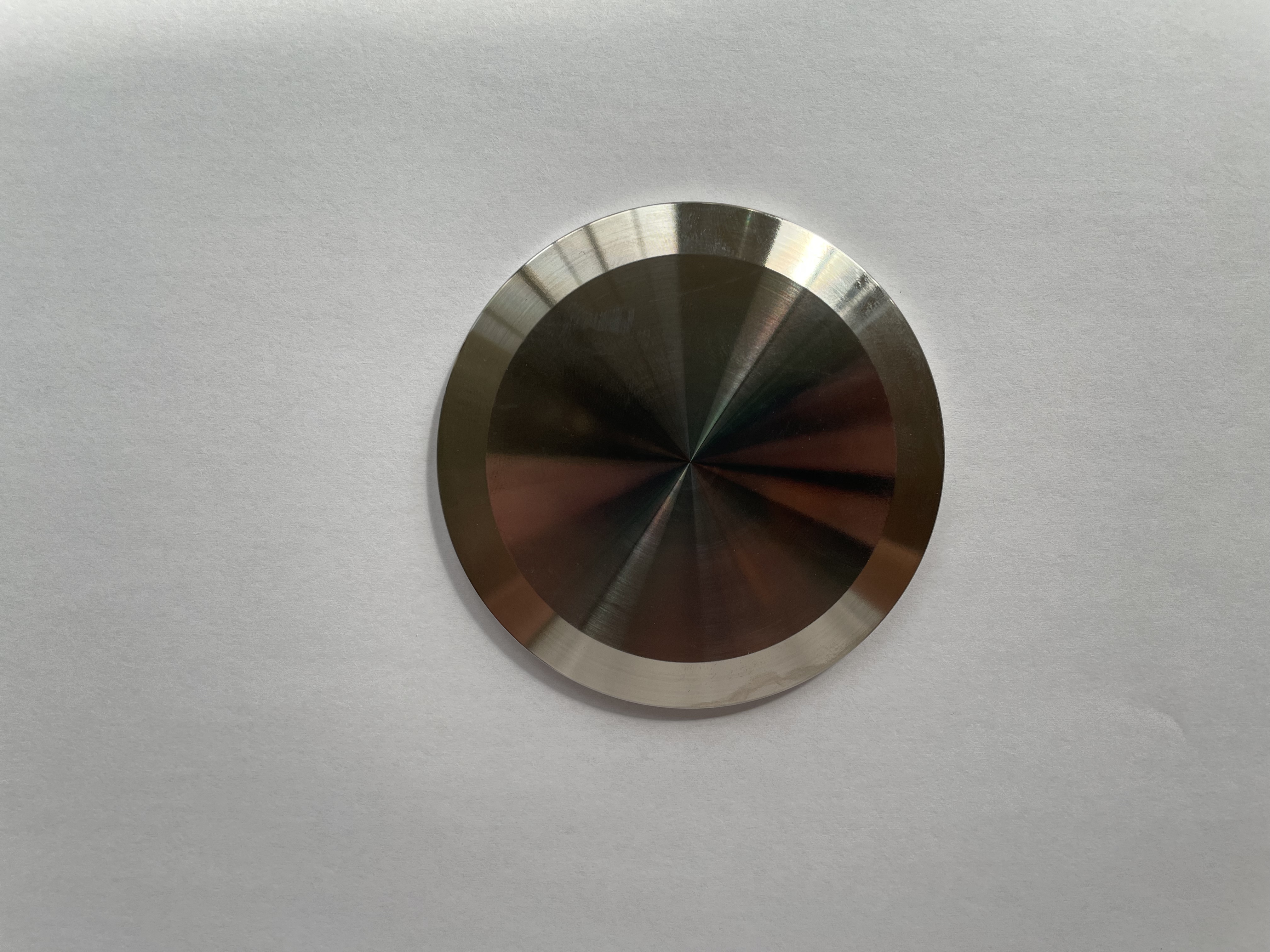

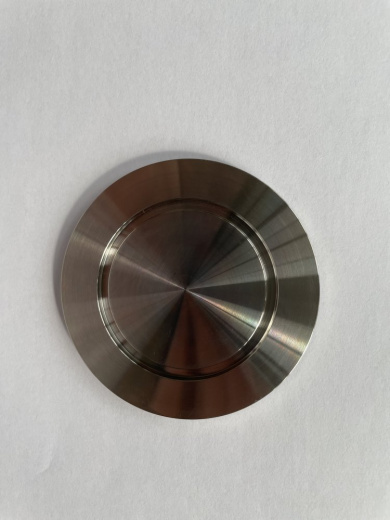

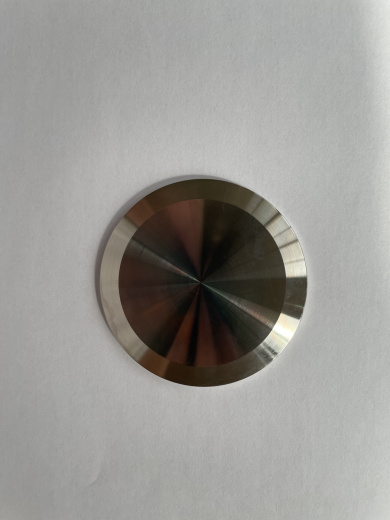

Заглушка вакуумная фланцевая, фланец KF/NW50

Заглушка вакуумная фланцевая, фланец KF/NW50

Основные характеристики KF/NW50:

• Исполнение: Type b (глухое)
• Тип: фланец KF/NW50 (быстроразъемный фланец ISO-KF)
• Материал: Нержавеющая сталь марки SS304 (AISI 304)

Основные конструктивные размеры фланца KF/NW50:

• A (Наружный диаметр фланца): 75 мм
• B (Высота фланцевой части): 52.2 мм
• T (Высота изделия): 5 мм

Конструктивные особенности:

• Исполнение Type b представляет собой цельную сплошную заглушку без сквозного отверстия или внутреннего выступа. Предназначена для полной и надежной герметизации крупногабаритных вакуумных портов максимального размера в линейке KF/NW.
• Обеспечивает плоскую герметизирующую поверхность, совместимую со стандартными центрирующими и уплотнительными кольцами для фланцев KF/NW50.
• Позволяет осуществлять быстрое и надежное закрытие/открытие неиспользуемых фланцевых соединений с помощью стандартных хомутов KF соответствующего размера.
• Изготовлена из коррозионно-стойкой нержавеющей стали. Рабочие поверхности (торцевая уплотнительная и внутренняя полость) обработаны для минимального газовыделения, обеспечивая совместимость с системами высокого вакуума.

Область применения фланца KF/NW50:

Заглушка фланцевая KF/NW50 Type b применяется для герметичного закрытия технологических портов и концов магистралей в крупногабаритных вакуумных системах в следующих отраслях:

• Крупное промышленное вакуумное оборудование (вакуумные печи для металлургии, большие импрегнационные камеры).
• Научно-исследовательские мега-установки (термоядерные установки, крупные имитаторы космического вакуума, ускорители частиц).
• Аэрокосмическая промышленность (испытательные стенды для полноразмерных компонентов).
• Вакуумные системы для специальных технологических процессов, требующих соединений большого диаметра.
• Любые вакуумные системы, использующие стандартные соединения KF/NW50, где требуется временное или постоянное герметичное закрытие порта.
