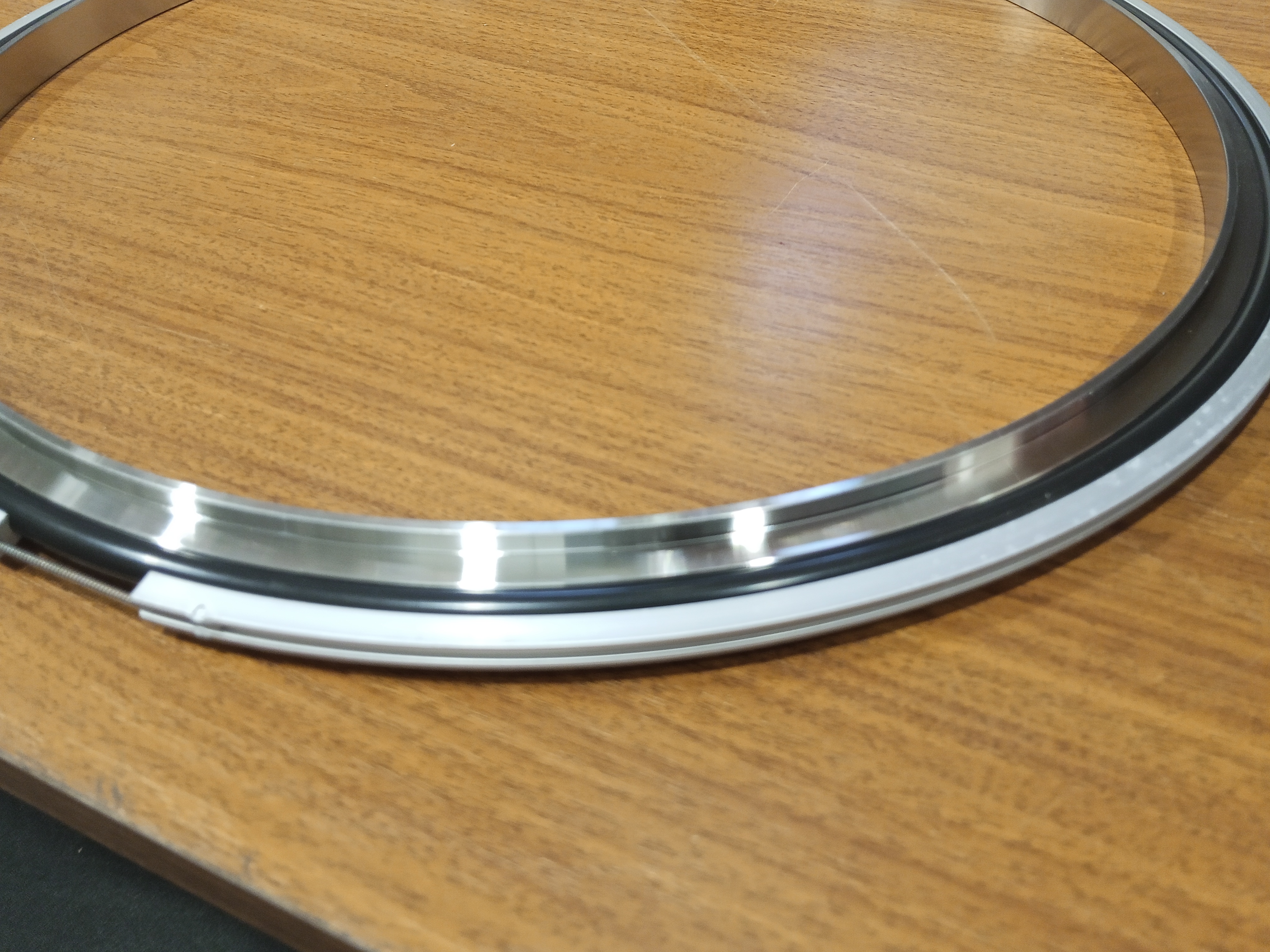

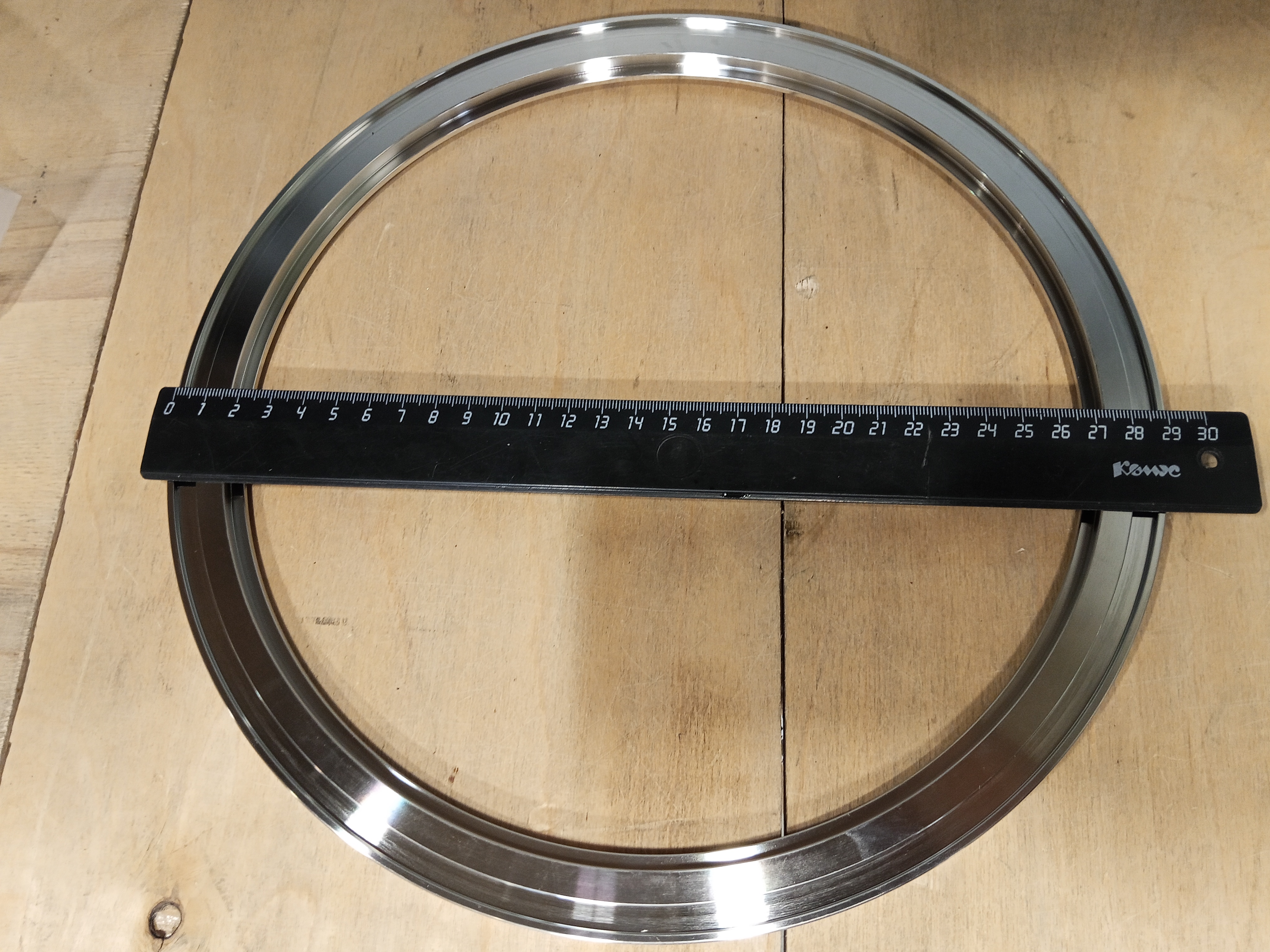

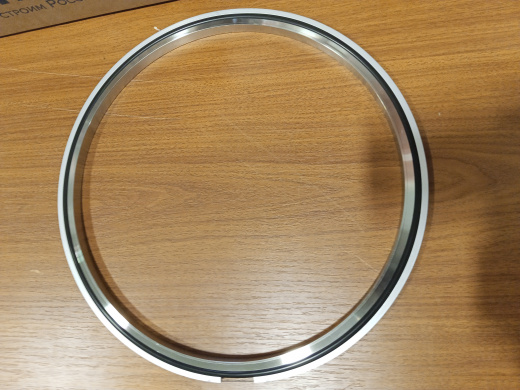

Центрирующее кольцо с алюминиевым кольцом NW250

Центрирующее кольцо с уплотнительным кольцом и внешним стопорным (Snap) кольцом (Circlip), модель NW250.

Основные характеристики:
• Тип изделия: Комбинированное центрирующее и уплотнительное кольцо с внешним фиксирующим кольцом
• Модель: NW250 (предназначено для фланцев стандарта KF/NW250)
• Материалы компонентов (комбинированная конструкция):
o Центрирующее кольцо (CR): Нержавеющая сталь марки SS304 (AISI 304)
o Внешнее стопорное кольцо (Circlip/Snap Ring): Алюминий


Основные конструктивные размеры:
o A (Внешний диаметр): 257.5 мм
o B (Внутренний диаметр): 260.4 мм
o C (Высота/толщина основного кольца): 8 мм
o F (Наружный диаметр внешнего стопорного кольца): 287 мм

Конструктивные особенности:
• Предназначено для обеспечения центрирования, герметизации и дополнительной фиксации соединения двух фланцев KF/NW250.
• Комбинированная трехкомпонентная конструкция:
1. Внутреннее центрирующее кольцо из нержавеющей стали обеспечивает точное позиционирование фланцев и воспринимает основную нагрузку.
2. Уплотнительное кольцо из Viton, установленное в канавку, обеспечивает вакуумную герметизацию, стойкую к химическим воздействиям.
3. Внешнее алюминиевое стопорное (Snap) кольцо служит для дополнительной фиксации всего узла в пазу фланца, предотвращая случайное выпадение при разборке или в нестандартных положениях.


Область применения:
Уплотнительный узел NW250 применяется для создания надежных соединений в крупногабаритных вакуумных системах, использующих фланцы KF/NW250. Основные области:
• Крупное промышленное вакуумное оборудование.
• Научно-исследовательские и экспериментальные установки большого диаметра.
• Системы, где требуется повышенная безопасность и надежность фиксации уплотнительного узла.


.
